Щепорезы: разновидности, цены и обзор работы оборудования

Основное отличие щепореза от рубительной машины в размерах и производительности, поэтому первый предназначен для домашнего применения, а второй для полупромышленного или промышленного.

Тем не менее, такое деление довольно условно, поэтому нередко даже мощные рубительные машины называют щепорезами, а малогабаритным станкам присваивают гордое название «рубительная машина».

Поэтому четкого определения щепореза и его отличий от измельчителя или рубительной машины не существует.

Помимо подбора конфигурации, максимально соответствующей той или иной ситуации, очень важно правильно обслуживать этот инструмент. Ведь его ножи со временем тупятся, поэтому их приходится точить или менять. Кроме того, обслуживать необходимо и другие системы, ведь от этого зависит работоспособность всего устройства.

Получаем щепу для арболита и копчения продуктов

Фото 2Основное назначение этого механизма – измельчение различных древесных отходов, а также получение из них щепы различного назначения.

В зависимости от конфигурации и настроек механизма меняются характеристики щепы.

Это позволяет получать более подходящий для того или иного применения измельченный продукт, например щепу для изготовления арболита или копчения продуктов.

Более подробную информацию о требованиях к размерам и форме щепы для различного применения читайте тут (Щепа ГК).

Основные узлы устройства

Большинство щепорезов состоит из:

  • измельчительного механизма;
  • силовой установки;
  • ременного или иного привода;
  • рамы.

Кроме того, некоторые модели измельчителей комплектуют несамоходными шасси или оборудованием для навески на тракторы.

Измельчительный механизм

Чаще всего на щепорезы ставят дисковый (ножевой роторный) измельчитель, о котором мы подробно рассказывали тут (Дробилки для щепы).

Ведь дисковый веткорез сочетает в себе простоту конструкции и высокую производительность, а сделанную им щепу можно применять большинством доступных способов, за исключением создания арболита.

Чтобы получить арболитовую щепу, необходимо провести повторное измельчение с помощью молотковой дробилки. На некоторые садовые щепорезы ставят шестеренчатый измельчитель, о котором мы говорили в этой статье (Шредер), однако они подходят лишь для переработки тонких веток (1–3 см).

Фото 3Во время вращения диска древесина поступает к нему под углом 20–40 градусов, благодаря чему нож не рубит, а режет древесину, отделяя от нее тонкие пласты, состоящие из соединенных между собой годичных колец.

Благодаря тому, что фаска ножа расположена с обратной стороны, нож не только режет, но и отклоняет пластину, благодаря чему она нередко разделяется по годичным кольцам.

Кроме того, нож, из-за направления заточки и довольно большого угла (30 градусов), немного выталкивает измельчаемую ветку, поэтому редко получается полный срез ствола.

Барабанные измельчители устанавливают лишь на некоторые модели, предназначенные для измельчения стволов и веток в тяжелых условиях.

Из-за особенностей измельчения такая щепа не подходит для производства арболита из-за своей формы, а также ее нельзя использовать в качестве технологической из-за большого содержания коры неизвестного состава (пород древесины). Поэтому ее чаще всего применяют в качестве мульчи (Мульча) или топлива.

Силовые установки

На щепорезы устанавливают 3 типа двигателей:

  • электрические;
  • бензиновые;
  • газовые.

Электрические веткорезы (с электромотором) обходятся дешевле остальных как во время покупки, так и при эксплуатации, однако могут работать лишь там, где есть возможность подключиться к сети переменного тока.

Причем бытовые устройства мощностью 1–3 кВт подключают к однофазной сети, а более мощные измельчители — к трехфазной.

Иногда щепорезы с электромотором подключают к генератору переменного тока, но покупка даже дизельного измельчителя обойдется дешевле приобретения такого агрегата и соответствующего ему генератора. Поэтому комбинацию щепорез-генератор используют лишь тогда, когда генератор куплен для других целей, но в данный момент не используется.

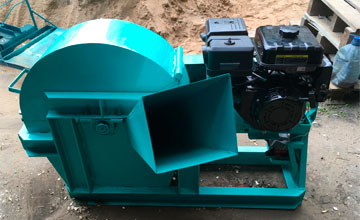

Фото 4Щепорезы с бензиновым двигателем при покупке обходятся несколько дороже электрических, да и стоимость часа работы у них гораздо выше, ведь бензин заметно дороже электроэнергии.

Щепорез с дизельной силовой установкой обходится гораздо дороже остальных из-за высокой стоимости двигателя.

Кроме того, он заметно тяжелей измельчителей с другими моторами.

Также существуют агрегаты, которые работают от вала отбора мощности (ВОМ) трактора. Они обходятся максимально дешево, но могут работать только в тандеме с трактором.

Ременная передача

Силовые установки не всегда обеспечивают оптимальную частоту вращения измельчающего механизма (приблизительно 1–1,5 тысячи об/мин), поэтому ременную передачу, соединяющую шкивы, превращают в редуктор. Для этого используют шкивы различного диаметра, подбирая такое соотношение, которое обеспечит необходимую скорость вращения диска.

Поэтому при установке другого типа двигателя приходится подбирать диаметр шкива, который обеспечит правильную скорость вращения ротора.

Одним из условий нормальной работы ременного привода является правильное натяжение ремней.

Недостаточное натяжение приведет к проскальзыванию шкива и перегреву ремней вплоть до появления дыма, а излишнее натяжение негативно повлияет на подшипники двигателя и вала ротора.

Для регулировки натяжения ременной передачи чаще всего используют винт, перемещающий двигатель вдоль рамы.

Также иногда используют регулировку, применяемую на автомобильных генераторах – один край мотора шарнирно закреплен на раме, а другой перемещается с помощью винта. Отрегулировав винтом натяжение ремней, его фиксируют с помощью контргайки.

На барабанных щепорезах используют либо шестеренчатый редуктор, либо прямое подключение к ВОМ. Это связано с меньшей скоростью вращения барабана, а также более высокими нагрузками в момент разгона.

Рама

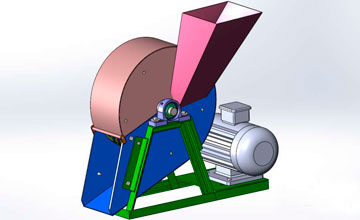

Фото 6Раму (каркас, на рисунке обозначен зеленым цветом) обычно изготавливают из стали, однако в маломощных садовых измельчителях нередко используют пластик.

Это связано с малым крутящим моментом двигателя и незначительными нагрузками на каркас. Однако при мощности двигателя в 2 кВт и более необходима рама из металла.

Чаще всего ее делают из стального уголка, размер которого зависит от мощности мотора. В щепорезах, где мощность двигателя исчисляется десятками кВт, каркас нередко делают из квадрата или швеллера, потому что они обладают более высокой жесткостью, чем уголок.

Мобильность станков для изготовления щепы

Щепорезы небольшой мощности не слишком тяжелы (десятки кг), поэтому их переносят поодиночке или вдвоем. Однако модели даже средней мощности (7 кВт и выше) нередко весят 100 кг и больше, поэтому переносить их проблематично. Из-за этого все измельчители можно поделить по типу мобильности на:

  • стационарные;
  • переносные;
  • мобильные (установленные на колесную платформу);
  • навесные.

В качестве основы для мобильных измельчителей используют как готовые автомобильные прицепы, так и изготовленные на заказ шасси, полностью соответствующие щепорезу по грузоподъемности и размерам.

Второй способ наиболее предпочтителен для мощных (15 кВт и выше) мобильных устройств, ведь не каждый прицеп легкового автомобиля выдержит такой вес, а прицеп от грузовика слишком большой.

Самые мощные щепорезы делают в виде навесных агрегатов на трактор, ведь их вес составляет сотни кг, а для работы необходимо подключение к ВОМ.

Наиболее популярные модели и цены на них

Мы подготовили список наиболее популярных моделей, собравших наибольшее число отзывов или запросов в интернете, объединив их в таблицу. В ней также указали сайты производителей либо продавцов, где можно уточнить, сколько стоит заинтересовавшее оборудование в необходимой комплектации.

Название моделиОписаниеСайт производителя или продавца
СРУБ 350Роторный щепорез, оснащенный уникальной системой повторного измельчения, благодаря чему готовая щепа приобретает игольчатую форму. Установка сита позволяет производить щепу для арболита даже без молоткового измельчителя. Аппарат подходит для переработки древесных обрезков и веток диаметром 50 мм или меньше. Штатная мощность двигателя 7,5 кВт, но по заказу производитель может установить и более мощный мотор. В таком случае цена на СРУБ 350, изготавливающий щепу для арболита, соответственно, станет выше. Весит измельчитель 110 кг.infelko.ru
Дровосек Вх350Еще один щепорез с относительно небольшим весом (140 кг), оснащенный электромотором мощностью 5,5 кВт. Помимо роторного измельчителя, на него устанавливают еще и молотковую дробилку. Поэтому щепорез можно использовать для производства любой щепы. Максимальный диаметр измельчаемой древесины составляет 9 см, однако лучше всего он перерабатывает обрезки и ветки диаметром 5 см. Это связано с недостаточной мощностью двигателя. Стоимость агрегата с электромотором составляет 56 тысяч рублей, а вариант с бензиновым двигателем (8 л. с.) обойдется в 69 тысяч рублей. Ножи изготовлены из качественной инструментальной стали.trade43.ru
Щ-420Довольно мощный щепорез, подходящий для измельчения крупных обрезков (ширина 5–15 см, толщина 2–10 см) и стволов диаметром 8–10 см. Вес измельчителя превышает 200 кг и зависит от мощности и типа двигателя. Производитель комплектует его бензиновым двигателем мощностью 17 л. с. или электромоторами мощностью 7–11 кВт. Из-за отсутствия молотковой дробилки или другой системы дополнительного измельчения щепорез не подходит для изготовления арболитовой щепы. Ножи изготовлены из стали 9ХС и подвергнуты качественной закалке.sheporezy.ru
РРМ-3Один из наиболее эффективных щепорезов небольшой производительности. При заказе есть возможность выбрать тип двигателя – электромотор мощностью 5 кВт, бензиновый мотор мощностью 7 л. с. или ВОМ трактора. Вес аппарата в комплектации с электромотором составляет 96 кг. Производитель также предлагает на выбор стационарное исполнение или установку на прицеп от легкового автомобиля.bmpa.ru
DW-30Мощный барабанный измельчитель дерева и веток, выполненный в виде навесного устройства на трактор, поэтому работает от ВОМ. Рекомендуемая мощность двигателя трактора 20 л. с. и выше, масса агрегата 285 кг, подходит для установки на минитракторы массой 1,3 т и более тяжелые. Размер щепы составляет 5–7 мм. Максимальный диаметр измельчаемой древесины составляет 150 мм. Если же приходится измельчать горбыль, то его максимальная ширина составляет 20 см.www.tehnotractor.ru
МОЛОМ РБ-1500-ЛГ-45Стационарный щепорез с электромотором мощностью 45 кВт. Оснащен роторным измельчителем и молотковой дробилкой, регулировка размера щепы производится за счет изменения диаметра отверстий сита. Вес установки составляет 1000 кг, поэтому ее выпускают только в стационарном варианте с питанием от трехфазной сети 380 в. Максимальный размер измельчаемой древесины составляет 50х150 мм, если же приходится перерабатывать бревна и ветки, то их максимальный диаметр составляет 10–15 см, в зависимости от породы и влажности.kmz43.com
Моби МРГ-250ДПолустационарный измельчитель, предназначенный для перевозки в кузове автомобиля и оснащенный дизельным двигателем (60–100 л. с.), дающим щепорезу возможность автономно работать в любых условиях. Максимальный диаметр перерабатываемой древесины 25 см. Щепорез оснащен шестеренчатым приводом и системой «nostress», благодаря чему скорость подачи измельчаемого материала всегда оптимальна и не приводит к перегрузке мотора. Вес агрегата 1300–1800 кг (зависит от мощности и модели двигателя).rubmaster.ru
ЩДС-4Щепорез небольшой производительности, основное преимущество которого – большое количество комплектаций. Производитель предлагает его как в стационарном, так и мобильном варианте (на автоприцепе или сваренной под него колесной раме). Кроме того, можно выбрать модель с электромотором мощностью 11 кВт, бензиновым двигателем в 15 л. с., или ВОМ трактора. Максимальный диаметр измельчаемой древесины составляет 60–70 мм. При этом весит агрегат довольно много – 190 кг.esvologodchiny.ru
MTDROVER 464 QСадовый измельчитель, предназначенный для переработки обрезанных веток с максимальной толщиной 7,5 см. Оснащен бензиновым мотором мощностью 7,5 л. с., а также системой подачи древесины и дополнительным молотковым измельчителем. Поэтому форма и размер щепы позволяют использовать ее для производства арболита. Вес щепореза составляет 75 кг, однако благодаря колесам он удобен в транспортировке.profitehnika.ru
LASKILS65/CHСадовый измельчитель веток на одноосном шасси с бензиновым двигателем. Мощность мотора 9,5 л. с., вес щепореза 95 кг. Максимальный диаметр перерабатываемой древесины составляет 50 мм. Оснащен лишь простым роторным механизмом, поэтому не подходит для получения арболитовой щепы.www.iatec.ru

Обслуживание измельчителей

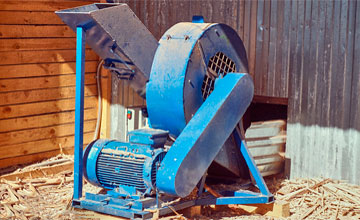

Фото 7Как и любой другой технике, щепорезам периодически требуется обслуживание, которое можно разделить по частям оборудования, то есть:

  • корпус;
  • режущий инструмент;
  • привод;
  • двигатель;
  • электрооборудование;
  • остальные системы.

Обслуживание корпуса заключается в ежедневной (перед каждым пуском) проверке затяжки всех болтов и гаек. Кроме того, необходимо раз в сезон осматривать все детали каркаса и корпуса в поисках ржавчины, и при ее обнаружении нужно зачистить металлические детали, после чего покрасить их.

Режущий инструмент, то есть ножи, проверяют на остроту раз в неделю или каждый вечер, если щепорез работал без остановки. Для этого откидывают кожух и пальцем проверяют режущую кромку – она должна быть острой на ощупь и не иметь дефектов, то есть вмятин, трещин и раковин.

Если режущая поверхность тупая или поврежденная, ножи точат или меняют. Неправильная заточка ножей ведет к отпусканию стали и снижению ее прочности, поэтому нередко ножи меняют, устанавливая вместо них запасные.

Каждый производитель предлагает запасные ножи, однако у одних они идут в комплекте с уже оплаченным оборудованием, другие предлагают их за отдельную плату.

Вот признаки, которые являются причиной для проверки состояния привода:

  • снижение производительности;
  • вибрация;
  • свист или другой посторонний шум;
  • запах горелой резины.

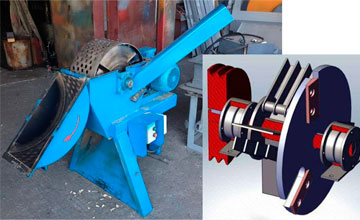

Фото 8Обнаружив любой из признаков, откидывают верхнюю часть корпуса и снимают кожух с ременного привода. Затем ослабляют натяжение ремней и снимают их со шкива вала.

Схватив пальцами диск на свободном от ножей участке, одним движением раскручивают его, после чего диск должен совершить 5 и боле оборотов.

Если диск остановился быстрей, то нужно заменить или смазать подшипники. Подергайте шкив вдоль оси, затем вверх и вниз.

Если есть люфт, подшипники необходимо заменить. Затем проверьте остроту ножей и, при необходимости, замените или поточите их. Подробное описание этих операций ищите в руководстве по эксплуатации прибора.

Целостность кабеля и надежность подключения заземления проверяйте раз в неделю. Более серьезную проверку электрооборудования сможет провести лишь опытный электрик, поэтому не реже раза в квартал просите его полностью проверить ваш щепорез.

При обнаружении любых дефектов электрик оперативно устранит их. Проверку остальных систем проводите так, как описано в руководстве по эксплуатации измельчителя.

Можно ли сделать веткорез своими руками?

Для самостоятельного изготовления наиболее удобна роторная система, по которой и делают большинство измельчителей. Причем ее можно сделать как с молотковым измельчителем, и она будет производить арболитовую щепу, так и без него.

Щепорез с молотковым измельчителем более практичен, ведь арболитовую щепу можно применять любым другим способом, а вот измельченную древесину, не соответствующую по размеру и форме, добавлять в арболитовую смесь нельзя.

Подробную инструкцию по самостоятельному изготовлению такого щепореза вы найдете в этой статье (Станки для щепы своими руками).

Видео по теме

На данном видео представлен измельчитель DW-30 в работе:

Вывод

Благодаря большому разнообразию типов и конфигураций щепорезов каждый может подобрать тот измельчитель, который лучше подойдет в его ситуации. Садовые и малогабаритные щепорезы обладают низкой производительностью, зато их несложно перемещать с места на место.

Более тяжелые варианты используют в виде стационарных установок или делают мобильными, благодаря установке шасси или навески на трактор. Если приходится работать там, где нет электросети, то используют измельчители с бензиновым или дизельным двигателем.
